เครื่องเชื่อมเลเซอร์ YAG ด้วยเลเซอร์ความเร็วสูง

ข้อดี:

1) ความเร็วที่รวดเร็วความลึกสูงและเกือบจะไม่มีการเสียรูป

2) ในห้องหรือเงื่อนไขพิเศษสำหรับอุปกรณ์เชื่อมและเชื่อมตัวอย่างเช่นเลเซอร์ธรรมดาโดยสนามแม่เหล็กลำแสงจะไม่ถูกหักล้าง； เลเซอร์ในสูญญากาศอากาศและก๊าซบางชนิดในสิ่งแวดล้อมสามารถใช้การบัดกรีและส่งผ่านแก้วหรือวัสดุโปร่งใสลำแสงไปยังการเชื่อม

3) สามารถเชื่อมวัสดุที่ละลายได้ยากเช่นไทเทเนียมควอตซ์ ฯลฯ สามารถเชื่อมวัสดุ isomerism ที่มีคุณภาพดี

4) ความหนาแน่นของพลังงานสูงหลังจากโฟกัสด้วยเลเซอร์เมื่อเชื่อมชิ้นงานกำลังสูงอัตราส่วนความลึกอาจเป็น 5: 1 ปลายยอดสามารถสูงถึง 10: 1

5) สามารถใช้สำหรับเชื่อมขนาดเล็กลำแสงเลเซอร์ถูกโฟกัสไปที่แสงและทำให้การวางตำแหน่งที่แม่นยำสามารถใช้ในการผลิตจำนวนมากโดยอัตโนมัติชิ้นส่วนเล็ก ๆ ในกลุ่มของการเชื่อม

6) ในการเชื่อมบริเวณที่ไม่สามารถเข้าถึงได้เช่นการเชื่อมทางไกลให้สัมผัสกับความยืดหยุ่น

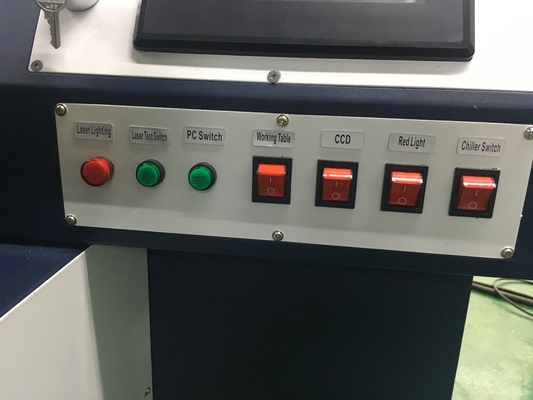

รวมรายละเอียดชิ้นส่วนเครื่องจักร

อุปกรณ์นี้ประกอบด้วยแหล่งเลเซอร์ (ห้องชุบทอง), แหล่งจ่ายไฟเลเซอร์, ระบบทำความเย็น, ระบบกำหนดตำแหน่งเลเซอร์, ระบบโฟกัส, ระบบเชื่อมโยงสองแกน, ระบบควบคุมพีซีอุตสาหกรรม, ระบบจอมอนิเตอร์ CCD, ฯลฯ

มาตรฐานทางเทคนิคหลักของเครื่อง

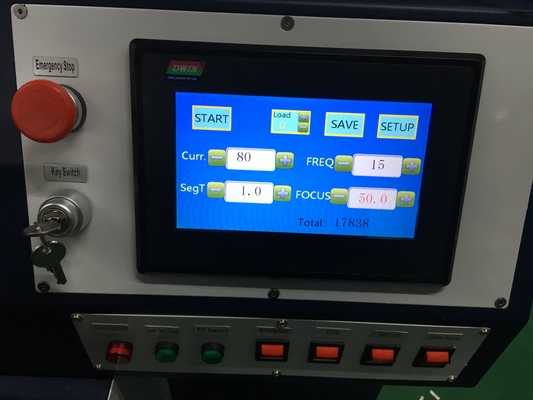

1) แหล่งจ่ายไฟเลเซอร์

กำลังแสงเลเซอร์ของวงจรหลักหรือวงจรที่เกิดจากวงจรควบคุมหรือวงจร, วงจรป้องกัน, ด้วยกระแสและอุปกรณ์ป้องกันการจราจร, กระแส, ความกว้างและความถี่จะถูกถ่ายโอนพลังงานยังทำให้ฟังก์ชั่นคลื่นสามารถขึ้นอยู่กับความจำเป็นในการตั้งค่ารูปแบบคลื่นเอาท์พุทสำหรับวัสดุประสานที่แตกต่างพลังของแผงการทำงานปัจจุบันและความกว้างและความถี่การทำงานของฟังก์ชันนั้นตัวชี้วัดเฉพาะดังต่อไปนี้:

แหล่งจ่ายไฟเข้า: สามเฟส / 50Hz / 40A 380v ± 5％

อัตราการจ่ายไฟ: 15KW

พัลส์ทำงานปัจจุบัน 0－500A

ขีด จำกัด ของความไม่เสถียรของแหล่งจ่ายไฟ: ≤± 5％

2) แหล่งกำเนิดเลเซอร์:

แหล่งกำเนิดแสงเลเซอร์ใช้ช่องพอร์ซเลนที่มีอายุการใช้งานยาวนานจากสหราชอาณาจักร (ประสิทธิภาพสูงเสถียรภาพทางความร้อนที่ดีต้านทานการกัดกร่อนการแปลงไฟฟ้าภาพถ่ายสูงโหมดลำแสงที่ดีสามารถทำงานต่อไปได้) หลอดไฟ Xe คู่และช่องเลเซอร์เดี่ยว

3) ระบบระบายความร้อน

แหล่งเลเซอร์ควรอยู่ในน้ำบริสุทธิ์ของน้ำกลั่น

ระบบระบายความร้อนของอุณหภูมิของน้ำเนื่องจากตำรวจและฟังก์ชันป้องกัน

การไหลเวียนในทางที่ดี:

ขอบเขตการควบคุมอุณหภูมิ: 20-25 ° C

ความคงตัวของอุณหภูมิ: ± 10c

น้ำหล่อเย็นในปัจจุบัน: 20-35L / นาที

การป้องกันความล้มเหลว: พลังเลเซอร์ที่มีโซ่ไหลเพื่อป้องกันและการป้องกันที่อบอุ่นยิ่งขึ้น

พลังงานความเย็น: 5P

สำหรับการใช้งานของการป้องกันน้ำ:> 3 เดือน

4) ระบบกำหนดตำแหน่งด้วยเลเซอร์:

ใช้แสงเลเซอร์กึ่งตัวนำเป็นคำแนะนำสำหรับระบบออปติคัลของบรรทัดฐานและทำงานเพื่อระบุตำแหน่ง

5) ระบบออปติคอลและโฟกัส:

ใช้เอาต์พุตเลเซอร์เดี่ยวโฟกัสการเชื่อม F = 100 มม. (f = 80/120/150 มม. เป็นทางเลือก)

ขนาดของ facula: 0.2-1.5 มม., จับคู่ระบบแสงและอุปกรณ์ป้องกันแก๊สแกนเดียวกัน

6) ระบบตรวจสอบ CCD:

ใช้ระบบตรวจสอบแกนเดียวกัน (ตรงกับจอแอลซีดีสีดำและสีขาว 9.2 นิ้ว), หลายหน้าจอใหญ่กว่า 20 เท่า

การประยุกต์ใช้:

แอพลิเคชันอุตสาหกรรม:สำหรับอุตสาหกรรมการสื่อสารเคลื่อนที่งานศิลปะและงานฝีมือและอัญมณีและชิ้นส่วนอิเล็กทรอนิกส์ลักษณะของเซ็นเซอร์เครื่องจักรที่มีความแม่นยำฮาร์ดแวร์ชิ้นส่วนอะไหล่สำหรับรถยนต์ ฯลฯ

แอพลิเคชันวัสดุ:เหล็กกล้าไร้สนิม, เหล็กกล้าคาร์บอนธรรมดา, โลหะผสมเหล็ก: การเชื่อมและสแตนเลส, เหล็กระหว่างการเชื่อมและเหล็กกล้าไร้สนิมเหล็กต่ำ, เหล็กกล้า -310 316 สแตนเลส, โลหะผสมเหล็กและ 347 นิกเกิล, ระดับต่าง ๆ ของนิกเกิล, ไทเทเนียม, นิกเกิล, ดีบุกทองแดงอลูมิเนียมไนโอเบียมทองเงินของโลหะหรือโลหะผสมโลหะชนิดเดียวกันสำหรับการเชื่อมทองแดงและนิกเกิลไทเทเนียมทองแดงและนิกเกิลไททาเนียมไททาเนียมโมลิบดีนัมทองเหลืองทองแดงและเหล็กกล้าคาร์บอนต่ำทองแดงโลหะสำหรับเชื่อม

แอพลิเคชันกรณี: เครื่องเชื่อมเลเซอร์ ใช้กันอย่างแพร่หลายในเปลือกโลหะแบตเตอรี่โทรศัพท์มือถือการเชื่อมการเชื่อมกรอบกระจกการเชื่อมแป้นพิมพ์การเชื่อมเหล็กซิลิกอนและสแตนเลสที่เชื่อมเฟอร์นิเจอร์และเครื่องดูดฝุ่นถ้วยชามที่จับประตูและหัวเทียนตัวกรองจาระบี ท่อความร้อน ฯลฯ

พารามิเตอร์ประสิทธิภาพ

ข้อกำหนดสภาพแวดล้อมในการทำงาน:

1) ใช้ในอุณหภูมิห้อง

2) ความต้องการไฟฟ้าของแหล่งจ่ายไฟ: สามเฟส 380V； 50Hz

3) เครือข่ายแหล่งจ่ายไฟ: ± 5% ความผันผวนสอดคล้องกับเครือข่ายระหว่างประเทศแอมพลิจูดเพิ่มขึ้น 5% และมีการไหลที่สม่ำเสมอโดยอัตโนมัติ

4) ใกล้การติดตั้งควรไม่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าที่แข็งแกร่งการติดตั้งโดยหลีกเลี่ยงสถานีวิทยุหรือเปิดสถานีรีเลย์

5) ฐานรากของมันน้อยกว่าแอมพลิจูดการสั่นสะเทือน: 50um น้อยกว่า 0. 05g น้อยกว่า 3 เพื่อหลีกเลี่ยงการประทับตราอุปกรณ์เครื่องมือเครื่องจักรจำนวนมากที่อยู่ใกล้

6) ข้อกำหนดเกี่ยวกับพื้นที่อุปกรณ์เพื่อให้แน่ใจว่าไม่มีฝุ่นควันหลีกเลี่ยงและขัดโลหะฝุ่นสำหรับสภาพแวดล้อมการทำงานที่ร้ายแรง

7) บางส่วนของสภาพแวดล้อมควรจะป้องกันไม่ให้พื้นคงที่และเสริมสร้างความเข้มแข็งของโล่ ฯลฯ

8) การทำงานของน้ำเพื่อทำให้ความต้องการคุณภาพน้ำเย็นลงใช้น้ำกลั่นหรืออาจไม่ใช้น้ำประปาและน้ำแร่เพื่อให้ไอออนของโลหะสูงขึ้นหรือน้ำแร่อื่น ๆ

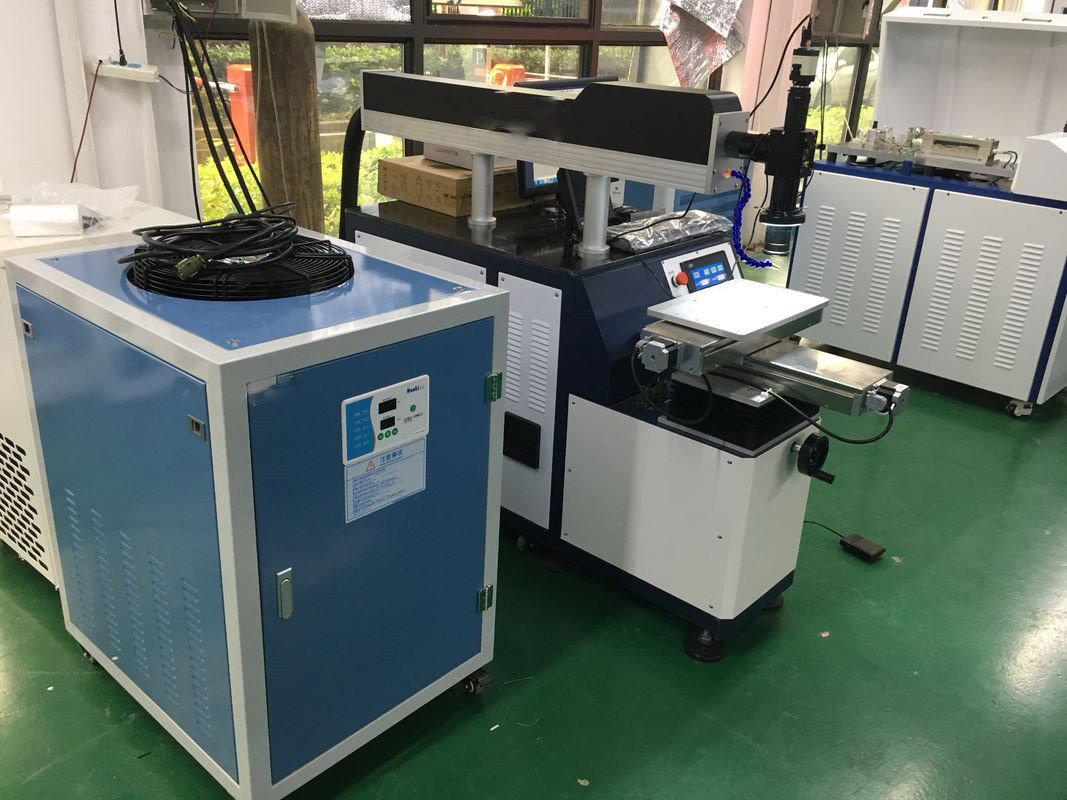

เครื่องเชื่อมเลเซอร์ตัวอย่างนี้สำหรับการอ้างอิง:
